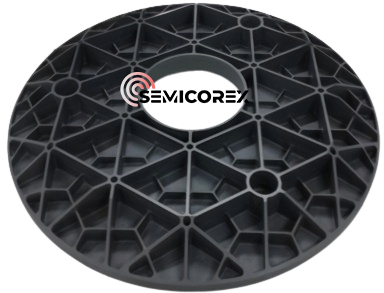

Scáthán Stiúrtha SiC

leathchorexSiCScáthán Stiúrtha Airíonna Ábhar

Saintréithe Ábhar Sármhaithe

Mar gheall ar a cháilíochtaí ábhair eisceachtúla, is é an Scáthán Stiúrtha SiC an t-ábhar is rogha le haghaidh scátháin satailíte i teileascóip. Tá cáil ar chomhdhúile sileacain (SiC) as a fhriotaíocht eisceachtúil ar dhífhoirmiú mar gheall ar a ard-stiffness agus cruas. Tá sé seo riachtanach chun cruinneas optúil a chaomhnú i suíomhanna deacra. Mar gheall ar a dhlús íseal, tá an struchtúr éadrom, rud atá an-úsáideach in iarratais aerloingseoireachta nuair a bhíonn tábhacht le gach gram. Ina theannta sin, laghdaíonn comhéifeacht íseal leathnú teirmeach SiC athruithe toisí faoi luaineachtaí teochta, ag caomhnú ailíniú optúil agus feidhmíocht, agus ráthaíonn a seoltacht theirmeach den scoth scaipeadh teasa éifeachtach.

Athléimneacht Mheicniúil agus Theirmeach

Is féidir leis an scáthán stiúrtha SiC teochtaí suas le 1400 ° C a sheasamh, rud a léiríonn cobhsaíocht theirmeach eisceachtúil. Braitheann feidhmchláir a éilíonn athruithe tapa ar theocht, teileascóip spáis agus córais scanadh ardluais, ar an ngné seo. Léiríonn neart flexural an ábhair, a théann ó 59,465 go 93,549 PSI, a chumas chun brúnna meicniúla a sheasamh gan sláine struchtúrach a íobairt. Is féidir le SiC a bheith brittle in ainneoin a neart meicniúil, mar sin is gá é a chóireáil go cúramach le linn táirgeadh agus suiteála chun damáiste a sheachaint.

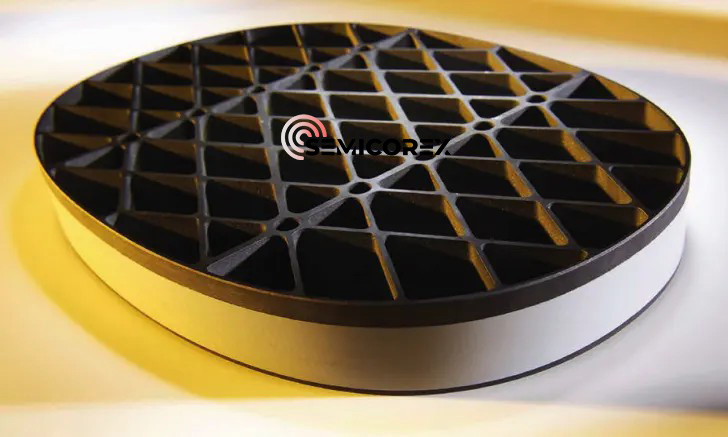

Dearadh Éadrom agus Cáilíocht Dromchla

Cuireann gairbhe laghdaithe ar dhromchla scátháin stiúrtha SiC lena fheidhmíocht optúil den scoth agus scaipthe solais laghdaithe. I gcás feidhmeanna cosúil le córais léasair ardfhuinnimh (HEL) a dteastaíonn ionramháil beacht solais uathu, tá sé seo riachtanach. Tá SiC i bhfad níos éadroime freisin ná scátháin ghloine thraidisiúnta, ar saintréith thábhachtach é d’fheidhmchláir spáis agus teileascóip mhóra a bhfuil laghdú meáchain ríthábhachtach. Chomh maith le láimhseáil agus suiteáil a dhéanamh níos simplí, íslíonn an dearadh éadrom seo an pálasta iomlán do mhisin aerloingseoireachta.

Minicíocht Athshondais agus righneas

Tá SiC Steering Mirror foirfe d’fheidhmchláir a bhaineann le luasghéarú, cosúil le córais HEL, toisc go bhfuil buntáistí minicíochta athshondach aige thar ábhair mar Zerodur. Is féidir luasghéarú ard agus diomailt teasa éighníomhach tapa a dhéanamh mar gheall ar a rigidity iontach, atá riachtanach chun feidhmíocht a choinneáil i suímh dhinimiciúla. Méadaítear inoiriúnaitheacht SiC tuilleadh trína chumas cruthanna casta a dhéanamh, rud a chuireann ar a chumas patrúin uathúla a chruthú a oireann do riachtanais optúla ar leith.

Cumhdach CVDFeabhsuithe

Úsáidtear sil-leagan ceimiceach gaile (CVD) chun airíonna dromchla an scátháin stiúrtha SiC a fheabhsú. Trí fhigiúr dromchla níos fearr a bhaint amach, is féidir le CVD SiC cáilíocht optúil a fheabhsú. Ina theannta sin, cuireann an próiseas cumhdaigh CVD le feidhmíocht fhoriomlán agus fad saoil an scátháin, rud a chinntíonn go sásaíonn sé riachtanais dhian na gcóras optúil sofaisticiúla.

Úsáidí le haghaidhSiCScátháin Stiúrtha

Feidhmchláir i Spás agus Aeraspáis

Déanann cáilíochtaí éadroma agus cobhsaí teirmeach SiC Steering Mirror go bhfuil sé foirfe d'fheidhmchláir spáis agus aeraspáis. Cinntíonn cumas an scátháin i teileascóip satailíte chun cruinneas optúil a chaomhnú i dtimpeallachtaí spáis gharbh oibríocht iontaofa le linn misin fhada. I dtimpeallacht náid-mheáchanlár an spáis, áit a bhfuil an t-ailíniú riachtanach chun sonraí beacht a bhailiú, tá sé an-bhuntáisteach go bhfuil sé in aghaidh sraonadh dinimiciúil agus imtharraingteach.

Meicníochtaí Mearscála

Ligeann láidreacht mheicniúil agus cobhsú tapa teirmeach an Scáthán Stiúrtha SiC do rialú beacht agus amanna frithghníomhaithe tapa i gcórais scanadh ardluais. Baineann na córais seo leas as cumas an scátháin luasghéarú tapa a fhulaingt agus teas a scaipeadh go héifeachtach, rud a chinntíonn feidhmíocht sheasta fiú i bhfianaise imthosca oibriúcháin tromchúiseacha.

Feidhmchláir Léasair Ardfhuinnimh (HEL)

Tá buntáistí suntasacha dochta agus minicíochta athshondach SiC Steering Mirror gan luach d'fheidhmchláir HEL. Is cuid foirfe é an scáthán de chórais léasair a dteastaíonn rialú beam cruinn agus cobhsaíocht uathu mar gheall ar a chumas ualaí móra fuinnimh a sheasamh agus teas a scaipeadh go tapa. Cuireann a chumas cruthanna casta a ghlacadh ar chumas réitigh shaincheaptha a shásaíonn riachtanais uathúla na teicneolaíochta léasair ceannródaí.

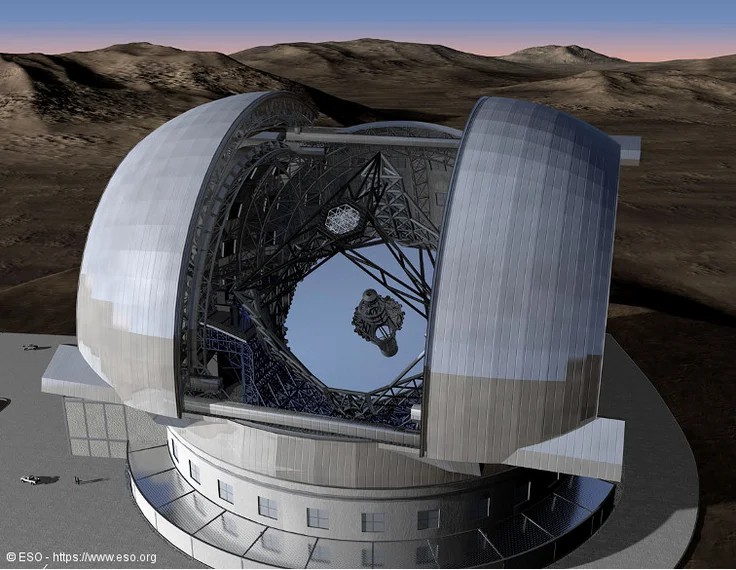

Teileascóip Mhóra

Feabhsaíonn dromchlaí scaipthe íseal agus dearadh éadrom an Scáthán Stiúrtha SiC feidhmíocht optúil i teileascóip mhóra. Chomh maith le suiteáil agus ailíniú a dhéanamh níos simplí, ceadaíonn an meáchan níos éadroime trastomhais scátháin níos mó gan sláine struchtúrach a íobairt. I bhfeidhmeanna réalteolaíocha, nuair is gá bailiú solais a bharrfheabhsú chun rudaí neamhaí i bhfad amach a bhreathnú, tá sé seo suntasach.

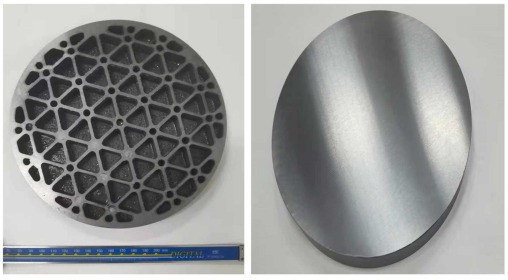

Próiseas Déantúsaíochta SiC

Cuirtear SiC ar fáil trí roinnt nósanna imeachta casta. Gcéad dul síos, téitear gaineamh shilice nó sileacain leachtach le carbóin i bhfoirnéis ardteochta chun cairbíd sileacain a chruthú. Tríd an teicníc seo, cruthaítear dlúth SiC, a shintéirítear ina dhiaidh sin faoi ardbhrú agus in atmaisféar támh ag teocht os cionn 2000°C le breiseáin shintéirithe neamh-ocsaíde. Ina theannta sin, déantar SiC an-íon a tháirgeadh i bhfoirm criostail chiúbach aghaidh-lárnach trí thaisceadh gaile ceimiceach, rud a fheabhsaíonn a saintréithe meicniúla agus optúla.
