Imthacaí Aeir Graphite

Is comhpháirt aerstatach ard-chruinneas é Semicorex Graphite Air Bearings atá deartha chun tairiscint líneach agus rothlach gan cuimilte a sholáthar d'innealra ultra-cruinneas. Déanta as grád speisialaithe isostatachgraifít scagach, úsáideann an imthacaí seo tréscaoilteacht nádúrtha an mhicreastruchtúr carbóin chun stuáilte aeir aonfhoirmeach, righin agus cobhsaí a chruthú. Murab ionann agus imthacaí traidisiúnta a bhíonn ag brath ar orifices druileáilte, fostaíonn an Graphite Air Bearings na milliúin phiocháin fo-mhiocrón thar a dhromchla iomlán chun gníomhú mar shriantóir, ag cinntiú próifíl brú atá scaipthe go foirfe gan grádáin nó spící brú.

Sonraíochtaí Teicniúla

Bunaithe ar an Tuarascáil Tástála Samplach, taispeánann graifít Semicorex na hairíonna deimhnithe seo a leanas:

Príomhghnéithe agus Buntáistí

Dáileadh Brú Comhionanna: Cruthaíonn an struchtúr pore 0.5 µm "imbhalla" aer, rud a chuireann deireadh leis na ripples brú a bhaineann le imthacaí orifice agus ag soláthar stiffness tilt níos fearr.

Tairiscint Neamhfhrithchuimilte: Ceadaíonn frithchuimilt statach agus dinimiciúil nialasach (saor ó ghreamú) do réiteach suímh gan teorainn agus caitheamh nialasach, ag leathnú saol an chórais ar feadh tréimhse éiginnte.

Cosaint Tuairteála (Tirlingthe Bog): Tá dromchla grafite Shore 53 HS neamh-gallach. I gcás caillteanas aeir, socraíonn an t-imthaca go réidh ar an treoir, ag gníomhú mar bhealaidh tirim agus ag seachaint damáiste tubaisteach don treoirbhealach beachtas.

Damping Ard: Angraifít scagachionsúnn maitrís vibrations go nádúrtha, ag soláthar éifeacht mhaolaithe "scannán fáis" a fheabhsaíonn amanna socraithe agus cobhsaíocht dhinimiciúil in iarratais scanadh.

Comhoiriúnacht Seomra Glan: Feidhmíonn imthacaí aeir graifíte Semicorex gan ola nó ramhar, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí seomra glan ISO Aicme 1 atá coitianta i ndéantúsaíocht leathsheoltóra.

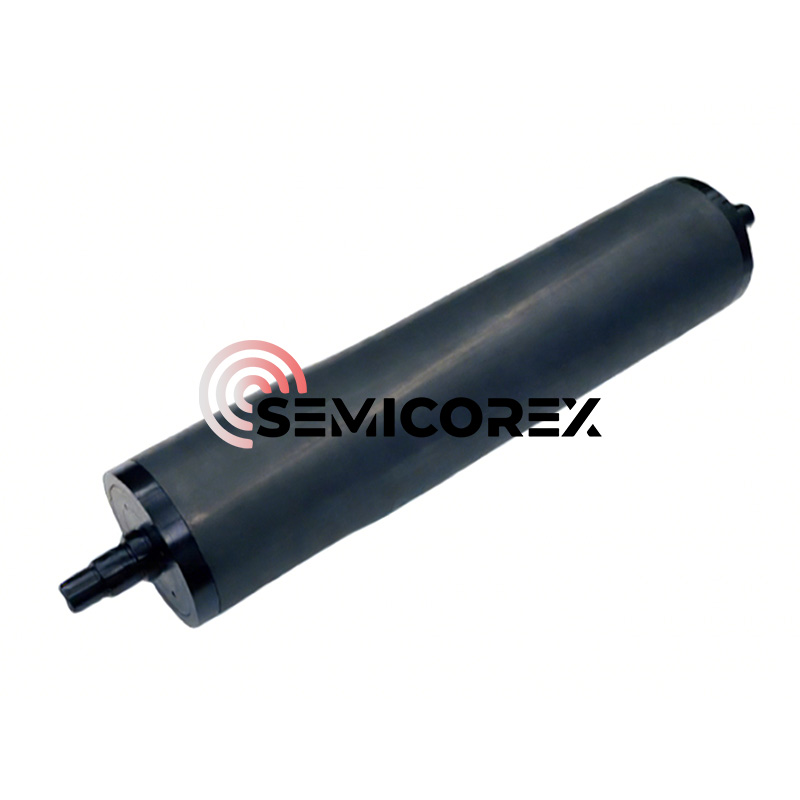

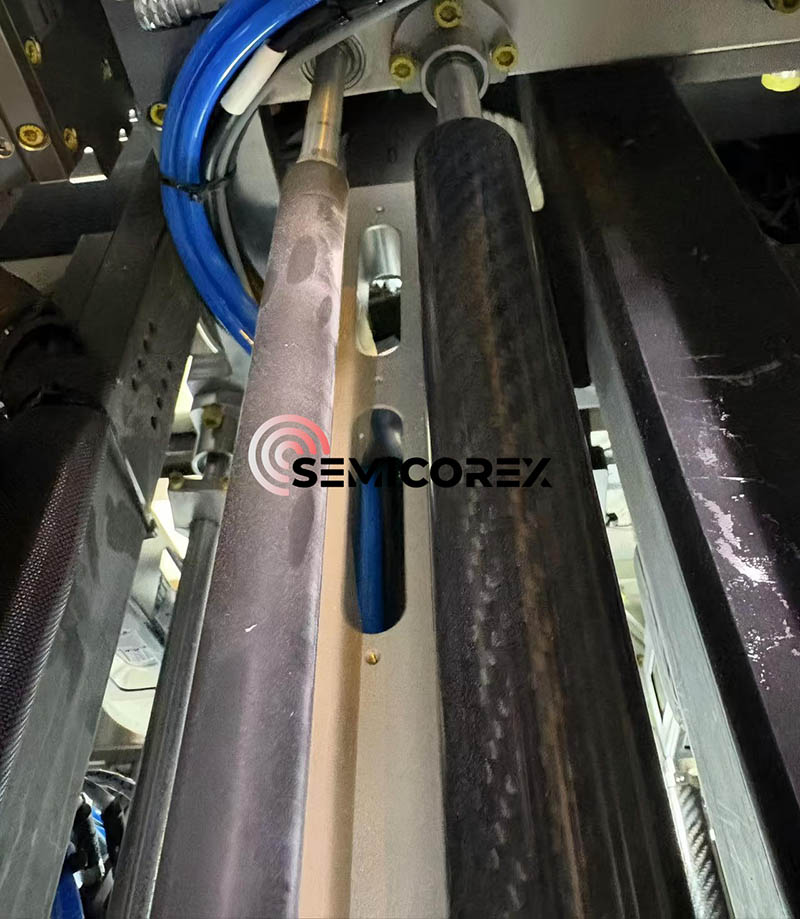

Saintréithe Amhairc

Léirítear an méid seo a leanas le hiniúchadh amhairc ar chomhpháirteanna Aeriompair Graifíte (tagairt don íomháineachas a chuirtear ar fáil):

Críochnú Dromchla: Bailchríoch Neamhlonrach, liath-ghlas ar saintréith de chuid graifít bheachtas-talamh.

Céimseata: Ar fáil i bhfoirmíochtaí barra líneacha le sliotáin mheaisínithe le haghaidh gléasta nó scamhadh i bhfolús. Tá cuma aonfhoirmeach ar an dromchla scagach don tsúil naked, ag ceilt an líonra pore micreascópach.

Gléasta: Deartha do chomhtháthú le sliotán meaisínithe beachta nó córais gléasta liathróid-ghraí chun comhthreomhar leis an treobhealach a chinntiú.

Comhthéacs Stairiúil agus Éabhlóid Theicneolaíoch

Teorainneacha Imthacaí Teagmhála

Ar feadh na mblianta, socraíodh an caighdeán le haghaidh tairiscint líneach trí imthacaí liathróid agus sleamhnáin sorcóir a athshruthú. Cé go bhfuil siad láidir, tá na córais seo thíos le teorainneacha bunúsacha arna sainiú ag strus teagmhála Hertzian. Gineann an teagmháil fhisiciúil idir na heilimintí rollta agus an rás cáithníní cuimilte, teasa agus caitheamh. In iarratais ultra-cruinneas, cruthaíonn an "torann" a ghineann na liathróidí athfhillteacha creimeacha treoluas nach bhfuil inghlactha do mhéadreolaíocht leibhéal nanaiméadar. Ina theannta sin, tugann an gá atá le lubrication ceanglais éillithe agus cothabhála isteach nach bhfuil ag luí le caighdeáin seomra glan nua-aimseartha.

An Réabhlóid Aerstatach

Ba athrú bunúsach é an t-aistriú chuig imthacaí aeir i ndearadh meaisín. Trí dhromchlaí a scaradh le scannán aeir, chuir innealtóirí deireadh le teagmháil mheicniúil. Bhain imthacaí aeir luath úsáid as Cúiteamh Orifice. Sa dearadh seo, cothaítear aer comhbhrúite trí roinnt poill (orifices) atá druileáilte go beacht agus déantar é a dháileadh trí eisí.

Teorainneacha le Dearadh Orifice:

Grádáin Bhrú: Titeann an brú go mór de réir mar a bhogann an t-aer amach ón orifice/groove, rud a laghdaíonn éifeachtúlacht acmhainne ualaigh.

Casúr Aeroibrithe: Is féidir leis an toirt aeir atá gafa sna grooves gníomhú mar toilleoir, rud a fhágann go dtiocfaidh creathadh féin-spreagúil nó "casúr."

Clogging: Is féidir le cáithnín deannaigh amháin bac a chur ar orifice, rud a fhágann teip imthacaí láithreach.

Tuairteanna Tubaisteacha: De ghnáth déantar imthacaí orifice de mhiotal crua (alúmanam, cruach dhosmálta). Má theipeann ar an soláthar aeir, bíonn scóráil agus galú dian mar thoradh ar an teagmháil miotail-ar-miotail nó miotail-ar-eibhear.

Teacht ar Theicneolaíocht Meáin Phóiriúil

Réitigh imthacaí aer meán scagach, mar shampla iad siúd a úsáideann an graifít phóiriúil, na fadhbanna seo trí úsáid a bhaint as an ábhar imthacaí féin mar shriantóir.

Stair: Forbraíodh i lár an 20ú haois ach foirfe le haghaidh úsáide tráchtála sna 1980í agus 90idí, d'úsáid teicneolaíocht póiriúil carbóin an próiseas shintéirithe chun ábhar a chruthú a bhfuil na milliúin bealaí micreascópacha, tortach ann.

An Briseadh: Ba é an eochair ná an próiseas déantúsaíochta a rialú chun tréscaoilteacht isotrópach a chinntiú. Léiríonn sonraíocht an Graphite Air Bearings de 0.5 µm trastomhas pore meánach atriall aibí den teicneolaíocht seo, ag uasmhéadú an srian sreafa chun stiffness a uasmhéadú agus tomhaltas aeir a íoslaghdú. D'athraigh an éabhlóid seo imthacaí aeir ó ionstraimí saotharlainne íogair go comhpháirteanna tionsclaíocha láidre atá in ann oibriú i dtimpeallachtaí crua meaisínithe.

Eolaíocht Ábhar: Léim go domhain isteach i graifít phóiriúil le haghaidh iompar aeir

Déantúsaíocht Graifít Iseastatach

Aithnítear na hAeriompair Graifíte mar ghraifít isostatach. Tá an próiseas déantúsaíochta seo difriúil ó graifít easbhrúite nó mhúnlaithe.

Amhábhar: Déantar cóc peitriliam ard-íonachta a mhiocrónú i gcáithníní (a bhaineann leis an struchtúr mín a fheictear sa phiocháin 0.5 µm).

Fáscadh Isostatach Fuar (CIP): Cuirtear an púdar i múnla agus cuirtear faoi bhrú ultra-ard ó gach treo (brú sreabhach). Cinntíonn sé seo go bhfuil an dlús (1.74 g/cm³) aonfhoirmeach ar fud an billet. Tá an iseatrópacht seo ríthábhachtach toisc go gcinntíonn sé go sreabhann aer tríd an imthacaí ag an ráta céanna i ngach treo, rud a choscann "tilting" nó ardaitheoir míchothrom.

Graphitization: Tá an billet téite go ~ 3000 ° C. Déanann sé seo an struchtúr criostalach a ailíniú, ag athrú carbóin go graifít. Soláthraíonn an próiseas seo an Friotaíocht Sonrach de 13.02 µΩ·m, atá ina phríomhtháscaire ar an méid grafitization agus cobhsaíocht theirmeach.

Anailís Mhicreastruchtúrtha

Méid Pore (0.5 µm): Is gné "Goldilocks" é seo.

Má tá pores ró-mhór (> 1.0 µm): Éiríonn tomhaltas aeir iomarcach, agus cailleann an t-imthaca stiffness (ró-sceitheadh).

Má tá pores ró-bheag (< 0.1 µm): Teastaíonn brú ionchuir neamhphraiticiúil don imthacaí chun ardaitheoir a ghiniúint, agus éiríonn an t-am freagartha sluggish.

0.5 µm: Léiríonn sé leas iomlán a bhaint as córais aeir chomhbhrúite tionsclaíochta caighdeánach (80 PSI), éifeachtúlacht chothromaithe le cumas ualaigh ard.

Dlús (1.74 g / cm³): Tá raon graifítí dlúth tipiciúil ó 1.70 go 1.85 g / cm³. Léiríonn luach 1.74 porosity de thart ar 15-20%. Feidhmíonn an toirt seo de "spás folamh" mar thaiscumar inmheánach, ag cinntiú go mbíonn aer-soláthar seasta ar an duine.

Neart Meicniúla

Neart Comhbhrúiteach (127.0 MPa): Tá an luach seo suntasach. Ciallaíonn sé gur féidir leis an imthacaí ualaí ollmhóra a sheasamh gan teip struchtúrach. Maidir le comhthéacs, is ionann coincréit tipiciúil agus ~30 MPa. Tá graifít scagach le haghaidh aer-iompartha ceithre huaire níos láidre ná coincréit i gcomhbhrú. Ligeann sé seo an t-imthaca a chlampáil nó a réamhluchtú le fórsaí maighnéadacha arda gan scoilteadh.

Neart Solúbtha (80.7 MPa): Tá sé seo ard do graifít. Cinntíonn sé nach ndéanann na pillíní imthacaí dlúth nó léim faoi na chuimhneacháin lúbthachta a chuirtear i bhfeidhm le linn luasghéaraithe nó mí-ailínithe gléasta.

Tribology agus an "Tirlingthe Bog"

Cuireann Cruas an Chladaigh de 53 HS (Scléarascóp) é sa chatagóir "meán-chrua" le haghaidh graifítí (níos boige ná roinnt gráid an-dlúth ar féidir leo a bheith 70-80 HS).

Sochar Tribological: I dtimpiste, ní mór an t-ábhar imthacaí a bheith íobartach. Tá eibhir (an treoirbhealach) i bhfad níos deacra. Scríobfaidh graifít Shore 53 isteach i bpúdar mín ar thionchar, ag bealadh an sleamhnáin agus ag cosc ​​ar aistriú fuinnimh chun an eibhir a scratáil. Is é an mhaoin féin-bhealaithe seo an polasaí árachais deiridh le haghaidh meaisíní daor.
