Fáinne imeall sic

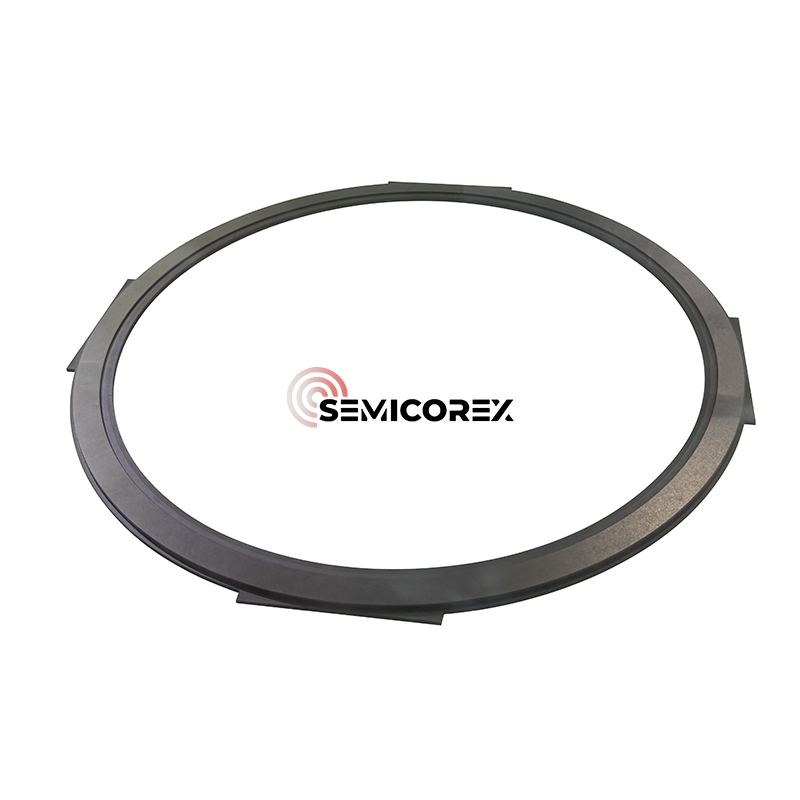

Is gné chriticiúil de dhéantús leathsheoltóra é fáinne imeall semicorex sic, a mhonaraítear trí sil -leagan gaile ceimiceach (CVD), agus tá ról tábhachtach aige sa phróiseas monaraithe i ndlísheomraí eitseáil plasma. Tá an fáinne imeall suite timpeall imeall seachtrach an Chuck Leictreastatach (ESC) le linn an phróisis eitseáil plasma agus tá caidreamh aeistéitiúil agus feidhmiúil aige leis an bpróiseas wafer.

I ndéantúsaíocht chiorcaid chomhtháite leathsheoltóra (IC), tá dáileadh aonfhoirmeach plasma ríthábhachtach ach tá lochtanna imeall sliseog ríthábhachtach chun torthaí arda a choinneáil le linn táirgeadh modhanna IB agus IBF, chomh maith le léirithe leictreacha iontaofa ICS eile. Tá an fáinne SIC Edge tábhachtach maidir le hiontaofacht plasma a bhainistiú ag imeall an tsleasa agus na plumaí teorann wafer a chobhsú sa seomra gan an dá athróg iomaíochta a chothromú.

Cé go ndéantar an próiseas eitseáil plasma seo ar sliseoga, beidh na sliseoga nochta do bombardú ó ian ardfhuinnimh, le gáis imoibríocha ag cur le patrúin a aistriú go roghnach. Cruthaíonn na coinníollacha seo próisis dlúis ardfhuinnimh ar féidir leo tionchar diúltach a imirt ar aonfhoirmeacht agus ar cháilíocht imeall an tsleasa mura ndéantar iad a bhainistiú i gceart. Is féidir an fáinne imeall a chomh-nochtadh le comhthéacs na próiseála sliseog agus de réir mar a thosaíonn an gineadóir plasma leictrithe ag nochtadh na sliseoga, glacfaidh an fáinne imeall an fuinneamh ag imeall an tseomra agus athdháilfidh sé éifeachtúlacht éifeachtach an pháirc leictrigh ón ngineadóir go dtí imeall an ESC. Baintear úsáid as an gcur chuige cobhsaíochta seo ar bhealaí éagsúla, lena n-áirítear an méid sceitheadh plasma agus saobhadh in aice le ciumhais na teorann sliseog a laghdú, rud a d'fhéadfadh a bheith mar thoradh ar an imeall.

Trí thimpeallacht chothromaithe plasma a chur chun cinn, cuidíonn an fáinne SIC Edge le héifeachtaí micrea-luchtaithe a laghdú, cosc a chur ar ró-eitseáil ag an imeall sliseog, agus saol na gcomhpháirteanna sliseog agus an tseomra a leathnú. Cumasaíonn sé seo in-atrialltacht an phróisis níos airde, lochtacht laghdaithe, agus aonfhoirmeacht thar a chéile níos fearr-méadracht i ndéantúsaíocht leathsheoltóra ard-toirte.

Tá neamhleanúnachais in éineacht lena chéile, rud a fhágann go bhfuil sé níos dúshlánaí an leas iomlán a bhaint as an bpróiseas ar imeall an tsleasa. Mar shampla, d'fhéadfadh neamhleanúnachais leictreacha a bheith ina gcúis le saobhadh ar mhoirfeolaíocht an truaill, rud a fhágann go n -athróidh uillinn na n -ian teagmhais, rud a chuireann isteach ar aonfhoirmeacht eitseáil; D'fhéadfadh tionchar a bheith ag neamh-aonfhoirmeacht réimse teochta ar an ráta imoibriúcháin ceimiceach, rud a fhágann go mbeidh an ráta eitseáil imeall ag imeacht ó thréimhse an limistéir lárnaigh. Mar fhreagra ar na dúshláin thuas, is iondúil go ndéantar feabhsuithe as dhá ghné: Optimization Dearadh Trealamh agus Coigeartú Paraiméadair Próisis.

Tá an fáinne fócais ina phríomhghné chun aonfhoirmeacht eitseáil imeall an tsleasa a fheabhsú. Tá sé suiteáilte timpeall imeall an tsleasa chun an limistéar dáilte plasma a leathnú agus an mhoirfeolaíocht truaill a bharrfheabhsú. In éagmais fáinne fócais, cuireann an difríocht airde idir an imeall sliseog agus an leictreoid an truaill i gcion, rud a fhágann go mbíonn na hiain ag dul isteach sa limistéar eitseáil ag uillinn neamh-éide.

I measc na bhfeidhmeanna atá ag an bhfáinne fócais tá:

• An difríocht airde a líonadh idir an imeall sliseog agus an leictreoid, ag déanamh an truaill níos cothroime, ag cinntiú go gcuireann na hiain an dromchla sliseog go hingearach, agus ag seachaint saobhadh eitseáil.

• Feabhas a chur ar aonfhoirmeacht eitseáil agus fadhbanna a laghdú, mar shampla eitseáil imeall iomarcach nó próifíl eitseáil chlaonta.

Buntáistí ábhartha

Tá roinnt buntáistí ag baint le húsáid CVD SIC mar an bunábhar thar ábhair cheirmeacha nó brataithe traidisiúnta. Tá CVD SIC támh go ceimiceach, cobhsaí go teirmeach, agus tá sé an-fhrithsheasmhach in aghaidh creimeadh plasma, fiú i bpoitigí ionsaitheach fluairín agus clóirín-bhunaithe. Cinntíonn a neart meicniúil den scoth agus a chobhsaíocht thoiseach saol fada seirbhíse agus giniúint íseal na gcáithníní faoi choinníollacha rothaíochta ardteochta.

Thairis sin, laghdaíonn microstruchtúr ultra-íon agus dlúth CVD SIC an baol éillithe, rud a chiallaíonn go bhfuil sé oiriúnach do thimpeallachtaí próiseála ultra-ghlan inar féidir le fiú eisíontais tionchar a imirt ar an toradh. Ceadaíonn a chomhoiriúnacht le hardáin ESC atá ann cheana agus le geoiméadraí an tseomra saincheaptha comhtháthú gan uaim le huirlisí eitseáil 200mm agus 300mm.
