Fás criostail AlN trí mhodh PVT

Léiríonn an tríú glúin d'ábhair leathsheoltóra bandgap leathan, lena n-áirítear nítríd ghailliam (GaN), cairbíd sileacain (SiC), agus nítríd alúmanaim (AlN), airíonna leictreacha, teirmeacha agus acousto-optúla den scoth. Tugann na hábhair seo aghaidh ar theorainneacha an chéad agus an dara glúin d'ábhair leathsheoltóra, ag dul chun cinn go mór an tionscal leathsheoltóra.

Faoi láthair, na teicneolaíochtaí a ullmhú agus a chur i bhfeidhm le haghaidhSiCagus GaN bunaithe go maith. I gcodarsnacht leis sin, tá taighde ar AlN, diamant, agus ocsaíd since (ZnO) fós ina chéimeanna tosaigh. Is leathsheoltóir bandgapa díreach é AlN a bhfuil fuinneamh bandgap aige de 6.2 eV. Tá seoltacht teirmeach ard aige, friotachas, neart réimse miondealaithe, agus cobhsaíocht cheimiceach agus theirmeach den scoth. Dá bhrí sin, ní hamháin gur ábhar tábhachtach é AlN d'fheidhmchláir solas gorm agus ultraivialait ach feidhmíonn sé freisin mar ábhar pacáistithe riachtanach, leithlisiú tréleictreach agus inslithe le haghaidh feistí leictreonacha agus ciorcaid chomhtháite. Tá sé oiriúnach go háirithe go maith le haghaidh feistí ardteochta agus ardchumhachta.

Thairis sin, léiríonn AlN agus GaN meaitseáil theirmeach maith agus comhoiriúnacht cheimiceach. Is minic a úsáidtear AlN mar shubstráit epitaxial GaN, rud a d'fhéadfadh dlús lochtanna a laghdú go suntasach i bhfeistí GaN agus a gcuid feidhmíochta a fheabhsú. Mar gheall ar a acmhainneacht iarratais gealladh, tá taighdeoirí ar fud an domhain ag tabhairt aird nach beag ar ullmhú criostail ard-chaighdeán ard-mhéid AlN.

Faoi láthair, na modhanna a ullmhúCriostail AlNÁirítear leis an modh réitigh, nítridation díreach miotail alúmanaim, gal hidríde epitaxy chéim (HVPE), agus iompar gaile fisiciúil (PVT). Ina measc seo, is é an modh PVT an teicneolaíocht phríomhshrutha chun criostail AlN a fhás mar gheall ar a ráta ard fáis (suas le 500-1000 μm / h) agus cáilíocht criostail níos fearr, le dlús díláithrithe níos lú ná 10^ 3 cm ^ -2.

Prionsabal agus próiseas fáis criostail AlN trí mhodh PVT

Críochnaítear fás criostail AlN trí mhodh PVT trí na céimeanna sublimation, iompar céim gáis agus athchriostalú púdar amh AlN. Tá teocht an chomhshaoil ​​fáis chomh hard le 2300 ℃. Tá bunphrionsabal fáis criostail AlN de réir modh PVT sách simplí, mar a thaispeántar san fhoirmle seo a leanas: 2AlN (s) = ⥫⥬ 2Al (g) + N2 (g) (1)

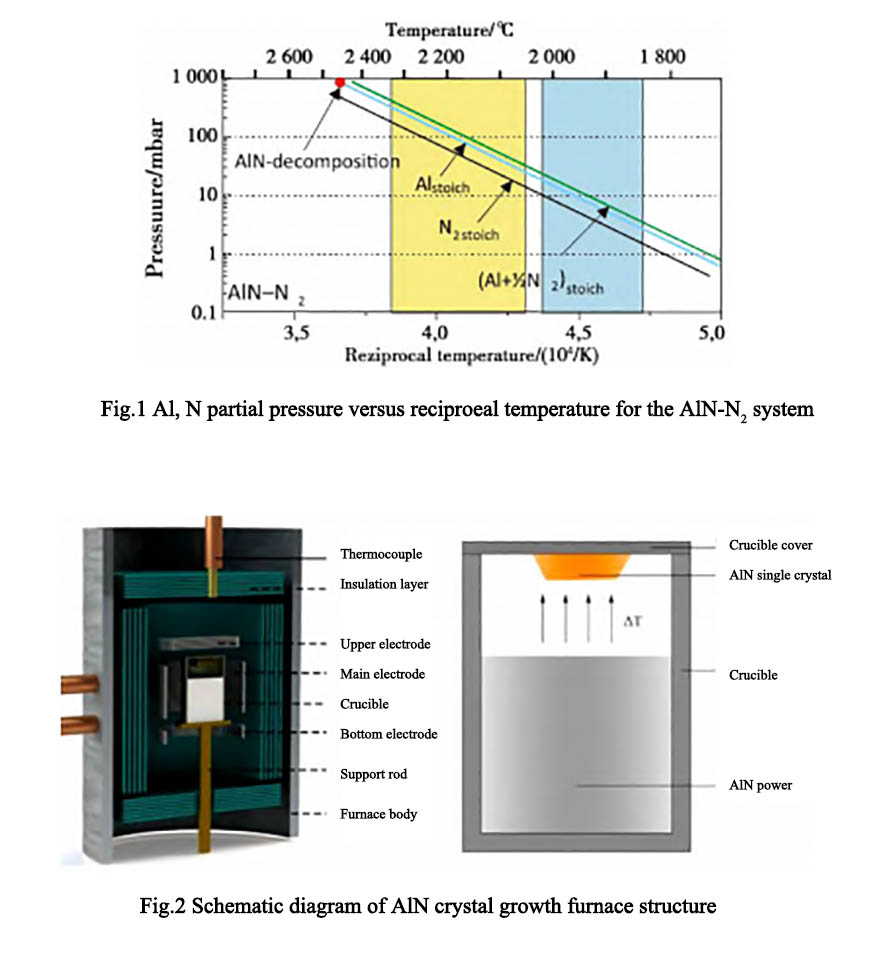

Is iad seo a leanas príomhchéimeanna a phróisis fáis: (1) sublimation púdar amh AlN; (2) tarchur comhpháirteanna céim gáis amhábhar; (3) asaithe comhpháirteanna céim gáis ar an dromchla fáis; (4) idirleathadh dromchla agus núiclithe; (5) próiseas dí-asú [10]. Faoi ghnáthbhrú an atmaisféir, tosaíonn criostail AlN ag dianscaoileadh go mall isteach i gal Al agus nítrigin ag thart ar 1700 °C. Nuair a shroicheann an teocht 2200 °C, treisíonn imoibriú dianscaoilte AlN go tapa. Is cuar é Figiúr 1 a thaispeánann an gaol idir brú páirteach táirgí céim gáis AlN agus an teocht chomhthimpeallach. Is é an limistéar buí san fhigiúr ná teocht an phróisis criostail AlN ullmhaithe ag modh PVT. Is léaráid scéimeach é Fíor 2 de struchtúr foirnéise fáis criostail AlN arna ullmhú ag modh PVT.

Cuireann Semicorexréitigh breogán ardchaighdeáinle haghaidh fás criostail aonair. Má tá aon fhiosrúcháin agat nó má tá sonraí breise uait, ná bíodh drogall ort dul i dteagmháil linn.

Fón teagmhála # +86-13567891907

Ríomhphost: sales@semicorex.com
