Teicneolaíocht phróiseas eitseála leathsheoltóra

Is céim ríthábhachtach é eitseáil, nó eitseáil, i ndéantúsaíocht leathsheoltóra, déantúsaíocht mhicrileictreonaic IC, agus próisis déantúsaíochta micrea/nana. Próiseas príomhphatrúnála atá ann a bhaineann le fótailiteagrafaíocht. Sa chiall chúng, is eitseáil fhótaliteagrafaíochta é an t-eitseáil go bunúsach, áit a nochtar photoresist ar dtús trí úsáid a bhaint as fótailiteagrafaíocht, agus ansin úsáidtear modhanna eile chun an t-ábhar nach dteastaíonn a eitseáil. Is éard is eitseáil ann ná an próiseas chun ábhar nach dteastaíonn a bhaint de dhromchla sliseog sileacain go roghnach ag baint úsáide as modhanna ceimiceacha nó fisiceacha. Is é a bhunsprioc ná an patrún masc a mhacasamhlú go cruinn ar an wafer sileacain brataithe. Le forbairt próisis microfabrication, tá eitseáil tar éis éirí mar théarma ginearálta chun ábhar a bhaint agus a bhaint ag baint úsáide as réitigh, iain imoibríocha, nó modhanna meicniúla eile, ag éirí mar théarma coitianta i microfabrication.

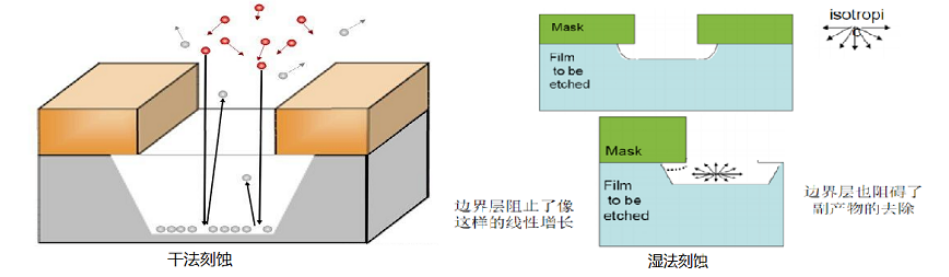

Is féidir eitseáil a chatagóiriú go ginearálta i dhá chineál: eitseáil fliuch agus eitseáil thirim. In eitseáil thirim, sceitear an gás ar mhinicíochtaí arda (13.56 MHz nó 2.45 GHz go príomha). Faoi bhrú ó 1 go 100 Pa, raonta a mheánchosán saor ó chúpla milliméadar go cúpla ceintiméadar. Tá trí phríomhchineál eitseála tirim ann:

• Eitseáil tirim fhisiciúil: Luathaíonn sé caitheamh fisiciúil cáithníní ar an dromchla sliseog;

• Eitseáil thirim cheimiceach: Imoibríonn an gás go ceimiceach leis an dromchla sliseog;

• Eitseáil tirim cheimiceach-fhisiciúil: Próiseas eitseála fisiceach a bhfuil airíonna ceimiceacha aige;

1. Eitseáil bhíoma ian

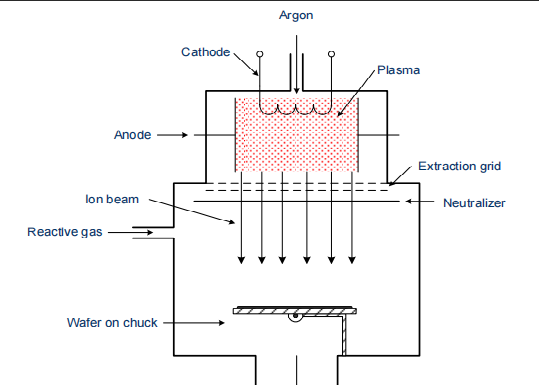

Is próiseas eitseála tirim fisiciúil é eitseáil bhíoma ian. Radaítear iain argóin ar an dromchla i léas iain de thart ar 1 go 3 keV. Mar gheall ar fhuinneamh na n-ian, bombardaíonn siad an t-ábhar dromchla. Cuirtear an wafer isteach go hingearach nó ar uillinn isteach sa bhíoma ian, agus tá an próiseas eitseála fíor anisotrópach. Tá an roghnaíocht íseal toisc nach ndéanann sé idirdhealú idir sraitheanna. Déantar an gás agus an t-ábhar snasta a dhíbirt le caidéal folúis; mar sin féin, toisc nach bhfuil na táirgí imoibrithe gásach, is féidir le cáithníní a thaisceadh ar bhallaí na sliseog nó an tseomra.

Chun na cáithníní seo a sheachaint, tugtar an dara gás isteach sa seomra. Imoibríonn an gás seo le hiain argóin, rud a spreagann próiseas eitseála fisiciceimiceach. Imoibríonn cuid den ghás leis an dromchla, ach imoibríonn cuid acu leis na cáithníní snasta chun seachtháirgí gásacha a fhoirmiú. Is féidir beagnach gach ábhar a eitseáil ag baint úsáide as an modh seo. Mar gheall ar radaíocht ingearach, tá caitheamh ar na ballaí ingearacha an-íseal (anisotrópacht ard). Mar gheall ar roghnaíocht íseal agus ráta eitseála íseal, áfach, is annamh a úsáidtear an próiseas seo i ndéantúsaíocht leathsheoltóra nua-aimseartha.

2. Eitseáil Plasma

Is próiseas eitseála fíor-cheimiceach é eitseáil plasma (eitse tirim ceimiceach). Is é an buntáiste a bhaineann leis ná nach ndéanann iain luathaithe damáiste don dromchla wafer. Mar gheall ar cháithníní sochorraithe an gháis eitseála, tá an próifíl eitseála isotrópach, rud a fhágann go bhfuil an modh seo oiriúnach chun sraitheanna iomlána scannáin a bhaint (m.sh. glanadh taobh chúl tar éis ocsaídiúcháin theirmeach).

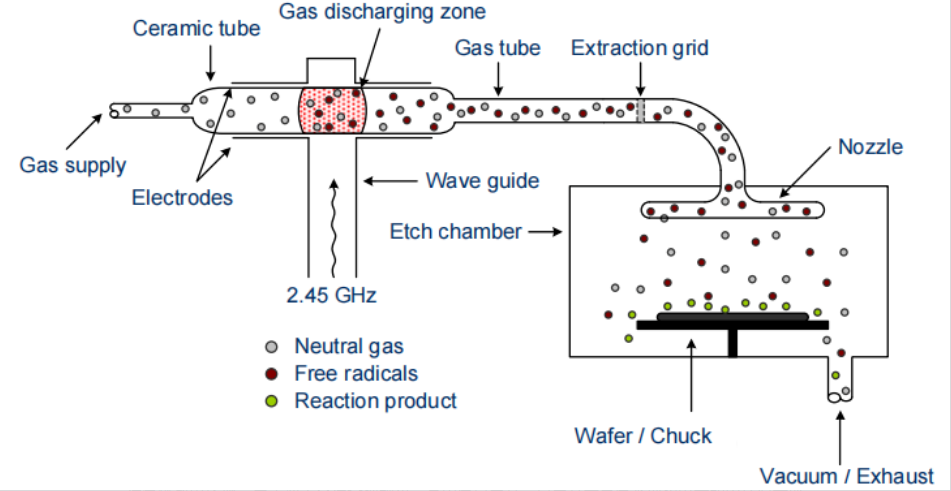

Is imoibreoir le sruth é imoibreoir de chineál amháin a úsáidtear le haghaidh eitseáil plasma. Déantar an plasma a adhaint ag minicíocht ard 2.45 GHz trí ianú tionchair, agus scarann ​​an suíomh ianaithe tionchair ón wafer.

Sa réigiún urscaoilte gáis, tá cáithníní éagsúla, lena n-áirítear fréamhacha saor in aisce, i láthair mar gheall ar an tionchar. Is adaimh neodracha nó móilíní neodracha iad fréamhacha saor in aisce le leictreoin neamhsháithithe agus mar sin tá siad an-imoibríoch. Mar ghás neodrach, tugtar tetrafluoromethane (CF4) isteach sa réigiún urscaoilte gáis agus scartar i móilíní CF2 agus fluairín (F2). Mar an gcéanna, is féidir fluairín a dheighilt ó CF4 trí ocsaigin (O2) a chur leis:

2 CF4 + O2 ---> 2 COF2 + 2 F2

Is féidir an móilín fluairín a roinnt ina dhá adamh fluairín ar leith de réir an fhuinnimh sa réigiún urscaoilte gáis: is radacach saor ó fhluairín gach adamh fluairín, toisc go bhfuil seacht leictreon valence ag gach adamh agus tá sé mar aidhm aige cumraíocht gáis támh a bhaint amach. Chomh maith leis na fréamhacha saor in aisce neodracha, tá roinnt cáithníní atá luchtaithe go páirteach (CF+4, CF+3, CF+2, ...). Téann na cáithníní go léir, na fréamhacha saor in aisce, etc., isteach sa seomra eitseála trí fheadán ceirmeach. Is féidir cáithníní luchtaithe a bhacadh ón seomra eitseála trí ghríl eastósctha nó athchuingriú le linn dóibh móilíní neodracha a fhoirmiú. Comhcheanglaíonn fréamhacha fluairín go páirteach freisin, ach is leor chun an seomra eitseála a bhaint amach, imoibríonn siad ar an dromchla wafer, agus is cúis le scríobadh ceimiceach. Ní cuid den phróiseas eitseála iad cáithníní neodracha eile agus ídítear iad in éineacht leis na táirgí imoibrithe.

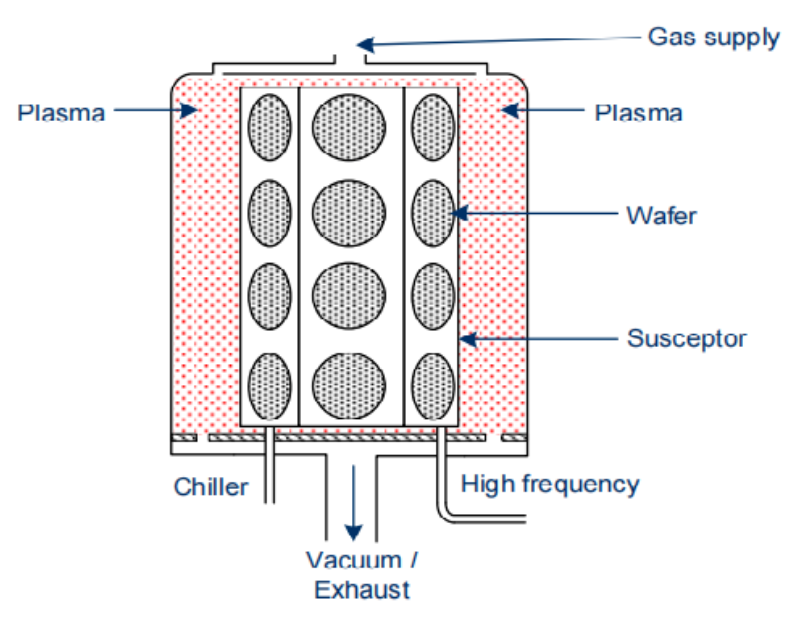

Samplaí de scannáin tanaí ar féidir iad a eitseáil in eitseáil plasma: • Sileacan: Si + 4F ---> SiF4 • Dé-ocsaíd sileacain: SiO2 + 4F ---> SiF4 + O2 • Nítríde sileacain: Si3N4 + 12F ---> 3SiF4 + 2N2 3. Saintréithe eitseála imoibríocha, srl; agus is féidir in-atrialltacht a rialú go beacht in eitseáil ian imoibríoch. Is féidir próifílí eitseála isotrópacha chomh maith le cinn anisotrópacha. Mar sin, is próiseas eitseála fisiceach ceimiceach é RIE agus is é an próiseas is tábhachtaí i ndéantúsaíocht leathsheoltóra chun raon leathan scannán tanaí a thógáil. Sa seomra próisis, cuirtear an wafer ar leictreoid ard-minicíochta (leictreoid HF). Gintear plasma trí ianú iarmharta, ina bhfeictear leictreoin in aisce agus iain luchtaithe deimhneach. Má tá an leictreoid HF ag voltas deimhneach, carnann leictreoin shaora air agus ní féidir leo an leictreoid a fhágáil arís mar gheall ar a gcleamhnas leictreon. Mar sin, gearrtar an leictreoid go -1000 V (voltas claonta). Gluaiseann iain mhall nach bhfuil in ann an réimse mearmhalartach a leanúint i dtreo an leictreoid atá luchtaithe go diúltach.

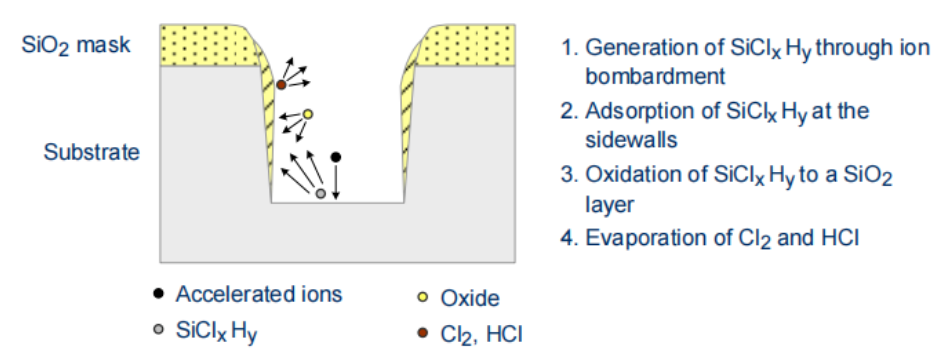

Má tá meánchosán saor na n-ian ard, bombardaíonn na cáithníní an dromchla sliseog ag uillinneacha beagnach ingearacha. Mar sin, scaoiltear an t-ábhar ón dromchla ag iain luathaithe (eitseáil fhisiceach), agus imoibríonn roinnt cáithníní go ceimiceach leis an dromchla freisin. Níl aon tionchar ar bhallaí cliathánach, mar sin níl aon chaitheamh ann agus tá an phróifíl etch fós anisotrópach. Níl an roghnaíocht ró-bheag, ach níl sé ró-mhór mar gheall ar an bpróiseas eitseála fisiceach. Ina theannta sin, déanann iain luathaithe damáiste don dromchla wafer agus ní mór é a leigheas trí anáil theirmeach. Déantar an chuid cheimiceach den phróiseas eitseála trí imoibriú fréamhacha saor in aisce leis an dromchla agus an t-ábhar a mheilt go fisiciúil, ionas nach ndéanann sé athsheoladh ar na ballaí sliseog nó seomra mar atá in eitseáil bhíoma ian. Trí mhéadú ar an mbrú sa seomra eitseála, laghdaítear meánchosán saor na gcáithníní. Mar sin, tá níos mó imbhuailtí ann, agus taistealaíonn na cáithníní i dtreonna difriúla. Is é an toradh a bhíonn air seo ná eitseáil níos lú treo, agus faigheann an próiseas eitseála níos mó airíonna ceimiceacha. Bíonn próifíl eitse níos iseatrópaí mar thoradh ar roghnaíocht mhéadaithe. Baintear amach próifílí eitse anisotrópacha trí na ballaí taobh a phasú le linn eitseáil sileacain. Imoibríonn ocsaigin sa seomra eitseála leis an sileacain meilte chun dé-ocsaíd sileacain a fhoirmiú, a thaisctear ar na ballaí taobh ingearacha. Baintear an scannán ocsaíd ar na réigiúin chothrománacha de bharr bombardú ian, rud a ligeann don phróiseas eitseála cliathánach leanúint ar aghaidh.

Braitheann an ráta etch ar bhrú, cumhacht gineadóra ard-minicíochta, gás próisis, ráta sreabhadh gáis iarbhír, agus teocht wafer. Méadaíonn anisotrópacht le méadú ar chumhacht ard-minicíochta, ag laghdú brú, agus ag laghdú teochta. Braitheann aonfhoirmeacht an phróisis eitseála ar an ngás, an fad idir an dá leictreoid, agus an t-ábhar leictreoid. Má tá an t-achar ró-bheag, ní féidir an plasma a scaipeadh go haonfhoirmeach, rud a fhágann nach bhfuil aonchineálacht ann. Laghdaíonn méadú ar an achar leictreoid an ráta etch toisc go ndéantar an plasma a dháileadh thar thoirt leathnaithe. Maidir le leictreoidí, tá sé cruthaithe gurb é carbón an t-ábhar is fearr. Toisc go n-ionsaíonn fluairín agus clóirín carbóin freisin, táirgeann na leictreoidí plasma brú aonfhoirmeach, agus mar sin déantar difear d'imill an wafer ar an mbealach céanna leis an ionad wafer.

Braitheann roghnaíocht agus ráta eitse go mór ar ghás an phróisis. Maidir le comhdhúile sileacain agus sileacain, úsáidtear fluairín agus clóirín go príomha.

Níl próisis eitseála teoranta do aon ghás, meascán gáis, nó paraiméadair próisis sheasta. Mar shampla, is féidir ocsaídí dúchasacha ar polysilicon a bhaint ar dtús ag ráta ard eitse agus le roghnaíocht íseal, agus ina dhiaidh sin eitseáil an polaisilicon le roghnaíocht níos airde i gcoibhneas leis na sraitheanna bunúsacha.

Cuireann Semicorex éagsúla ar fáilComhpháirteanna SiCi bpróiseas eitseála. Má tá aon fhiosrúcháin agat nó má tá sonraí breise uait, ná bíodh drogall ort dul i dteagmháil linn.
