Criostail SiC Ullmhaithe le Modh PVT

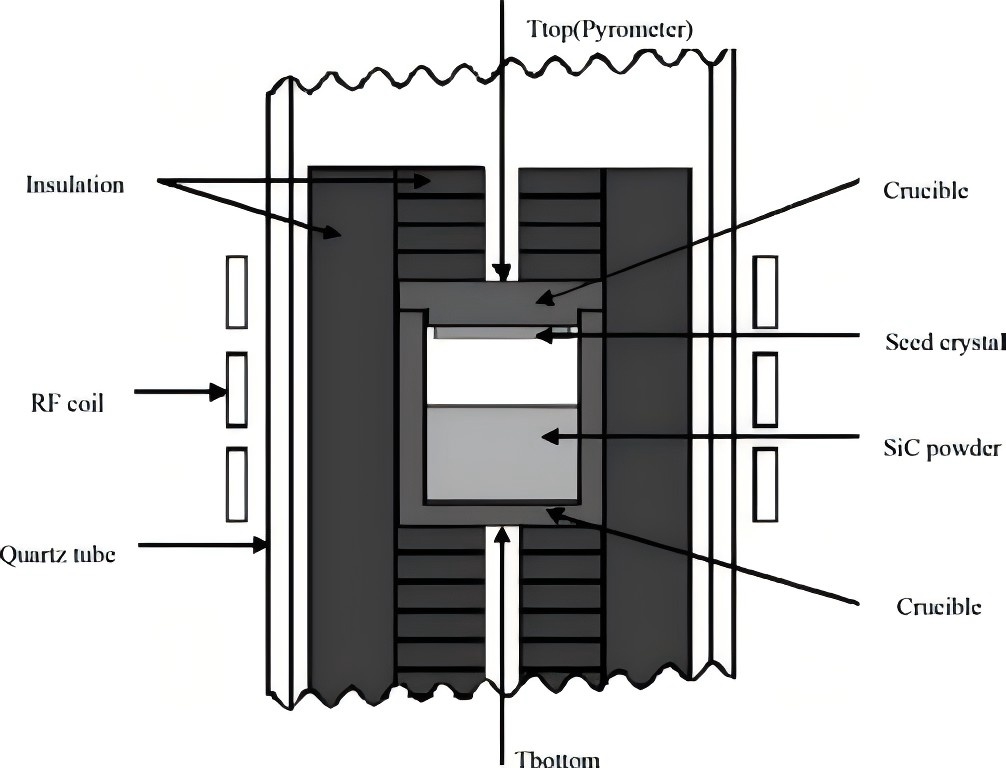

Is é an modh príomhshrutha chun criostail aonair chomhdhúile sileacain a ullmhú ná an modh iompair gaile fisiceach (PVT). Is éard atá sa mhodh seo go príomha acuas feadán Grianchloch, aeilimint téimh(corna ionduchtúcháin nó téitheoir graifít),insliú bhraith carbóin graifítábhar, abreogán graifíte, criostail síl chomhdhúile sileacain, púdar chomhdhúile sileacain, agus teirmiméadar ardteochta. Tá an púdar chomhdhúile sileacain suite ag bun an bhreogán graifíte, agus tá an criostail síl socraithe ag an mbarr. Is é seo a leanas an próiseas fáis criostail: ardaítear an teocht ag bun an bhreogán go 2100–2400 °C trí théamh (ionduchtú nó friotaíocht). Díscaoileann an púdar chomhdhúile sileacain ag bun an bhreogán ag an teocht ard seo, ag táirgeadh substaintí gásacha mar Si, Si₂C, agus SiC₂. Faoi thionchar na ngrádán teochta agus tiúchana laistigh den chuas, iompraítear na substaintí gásacha seo go dtí dromchla teocht níos ísle an chriostail síl agus de réir a chéile comhdhlúthú agus núicléach, ag baint amach fás an chriostail chomhdhúile sileacain ar deireadh thiar.

Is iad seo a leanas na príomhphointí teicniúla le tabhairt faoi deara agus criostail chomhdhúile sileacain á bhfás ag baint úsáide as an modh iompair gaile fisiceach:

1) Caithfidh íonacht an ábhair graifíte taobh istigh den réimse teocht fáis criostail na ceanglais a chomhlíonadh. Ba chóir go mbeadh íonacht na gcodanna graifíte níos lú ná 5 × 10-6, agus ba chóir go mbeadh íonacht an inslithe níos lú ná 10 × 10-6. Ina measc seo, ba cheart go mbeadh íonacht na n-eilimintí B agus Al faoi bhun 0.1 × 10-6, toisc go nginfidh an dá ghné seo poill saor in aisce le linn fás chomhdhúile sileacain. Mar thoradh ar mhéideanna iomarcacha den dá ghné seo beidh airíonna leictreacha éagobhsaí de chomhdhúile sileacain, rud a dhéanfaidh difear do fheidhmíocht feistí chomhdhúile sileacain. Ag an am céanna, d'fhéadfadh lochtanna criostail agus dislocations a bheith mar thoradh ar láithreacht neamhíonachtaí, rud a dhéanann difear do cháilíocht na criostail ar deireadh thiar.

2) Ní mór an polaraíocht criostail síl a roghnú i gceart. Tá sé deimhnithe gur féidir an t-eitleán C(0001) a úsáid chun criostail 4H-SiC a fhás, agus úsáidtear an t-eitleán Si(0001) chun criostail 6H-SiC a fhás.

3) Bain úsáid as criostail síl lasmuigh den ais le haghaidh fáis. Is é 4 ° uillinn optamach an chriostail síl lasmuigh den ais, ag díriú ar an treoshuíomh criostail. Ní féidir le criostail síolta lasmuigh den ais, ní hamháin siméadracht an fháis criostail a athrú agus lochtanna sa chriostail a laghdú, ach freisin ligean don chriostail fás feadh treoshuíomh criostail ar leith, atá tairbheach le haghaidh criostail aonchriostail a ullmhú. Ag an am céanna, is féidir leis an bhfás criostail a dhéanamh níos comhionann, an strus inmheánach agus an brú sa chriostail a laghdú, agus cáilíocht na criostail a fheabhsú.

4) próiseas nascáil criostail síol maith. Díscaoileann taobh chúl an chriostail síl agus sublimates ag teocht ard. Le linn fás criostail, is féidir folús heicseagánach nó fiú lochtanna microtube a fhoirmiú taobh istigh den chriostail, agus i gcásanna tromchúiseacha, is féidir criostail polymorphic limistéar mór a ghiniúint. Dá bhrí sin, is gá an taobh chúl den chriostail síl a réamhchóireáil. Is féidir ciseal dlúth photoresist le tiús de thart ar 20 μm a bheith brataithe ar dhromchla Si an chriostail síl. Tar éis carbónú teocht ard ag thart ar 600 ° C, foirmítear ciseal dlúth scannáin charbónaithe. Ansin, tá sé nasctha le pláta grafite nó páipéar graifíte faoi theocht ard agus brú. Is féidir leis an gcriostail síl a fhaightear ar an mbealach seo feabhas mór a chur ar cháilíocht criostalaithe agus bac a chur go héifeachtach ar ablation chúl an chriostail síl.

5) Cobhsaíocht an chomhéadain fáis criostail a chothabháil le linn an timthriall fáis criostail. De réir mar a mhéadaíonn tiús criostail chomhdhúile sileacain de réir a chéile, bogann an comhéadan fáis criostail de réir a chéile i dtreo dromchla uachtarach an phúdar chomhdhúile sileacain ag bun an bhreogán. Déanann sé seo athruithe sa timpeallacht fáis ag an gcomhéadan fás criostail, rud a fhágann go bhfuil luaineachtaí i bparaiméadar ar nós an réimse teirmeach agus an cóimheas carbóin-sileacain. Ag an am céanna, laghdaíonn sé an ráta iompair ábhar atmaisféarach agus moilliú ar an luas fáis criostail, rud a chuireann i mbaol d'fhás leanúnach agus cobhsaí an chriostail. Is féidir na fadhbanna seo a mhaolú go pointe áirithe tríd an struchtúr agus na modhanna rialaithe a bharrfheabhsú. Trí mheicníocht tairiscint breogán a chur leis agus an breogán a rialú chun bogadh go mall suas ar feadh na treo aiseach ag an ráta fáis criostail, is féidir cobhsaíocht an chomhshaoil ​​​​fás comhéadan fáis criostail a áirithiú agus grádán cobhsaí teochta aiseach agus gathacha a chothabháil.

Cuireann Semicorex ardchaighdeán ar fáileilimint téimhle haghaidh fás criostail SiC. Má tá aon fhiosrúcháin agat nó má tá sonraí breise uait, ná bíodh drogall ort dul i dteagmháil linn.

Fón teagmhála # +86-13567891907

Ríomhphost: sales@semicorex.com
