Crucible brataithe TAC i bhfás criostail sic

Le blianta beaga anuas,TAC brataitheIs réiteach teicniúil tábhachtach iad na Crucibles mar shoithí imoibriúcháin sa phróiseas fáis de chriostal cairbíde sileacain (SIC). Is príomhábhair iad na hábhair TAC i réimse an fháis chriostal cairbíde sileacain mar gheall ar a bhfriotaíocht chreimthe cheimiceach den scoth agus a gcobhsaíocht ardteochta. I gcomparáid le beannachtaí graifíte traidisiúnta, soláthraíonn beannachtaí atá brataithe le TAC timpeallacht fáis níos cobhsaí, laghdaíonn sé tionchar creimthe graifíte, leathnaíonn siad saol seirbhíse an bhreogáin, agus seachnófar feiniméan timfhilleadh carbóin go héifeachtach, rud a laghdaíonn dlús na micrifbes.

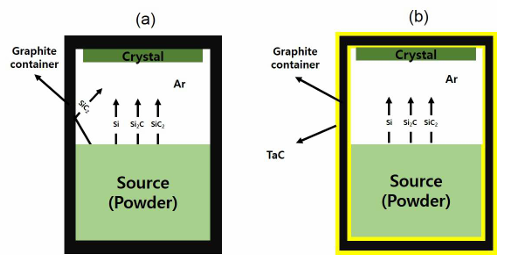

 Fás Crystal Fig.1 SIC

Buntáistí agus anailís thurgnamhach ar bhthuithe atá brataithe le TAC

Sa staidéar seo, rinneamar comparáid idir fás criostail charbide sileacain ag baint úsáide as breocibles graifíte traidisiúnta agus béamaí graifíte atá brataithe le TAC. Léirigh na torthaí go bhfeabhsaíonn beannairí atá brataithe le TAC caighdeán na gcriostal go mór.

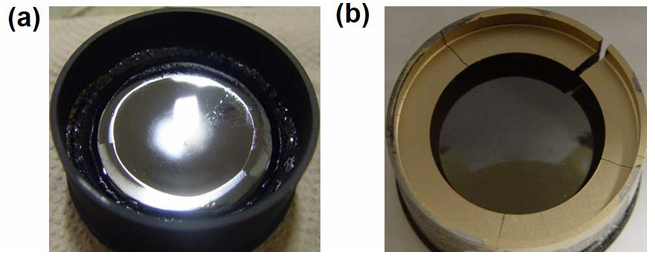

Fig.2 Íomhá OM de Innot Sic a fhástar ag modh Pvt

Léiríonn Figiúr 2 go dtaispeánann criostail charbide sileacain a fhástar i bpairíní graifíte traidisiúnta comhéadan cuasach, agus léiríonn na daoine a fhástar i mbreogáin atá brataithe le TAC comhéadan dronnach. Thairis sin, mar atá le feiceáil i bhFigiúr 3, tá an feiniméan polycrystalline imeall fógartha i gcriostail a fhástar ag baint úsáide as bricleanna graifíte traidisiúnta, ach maolaíonn úsáid na mbreogáin atá brataithe le TAC an tsaincheist seo go héifeachtach.

Léiríonn an anailís go bhfuil anSciath TACArdaíonn sé an teocht ar imeall an bhreogáin, rud a laghdaíonn ráta fáis na gcriostal sa limistéar sin. Ina theannta sin, cuireann an sciath TAC cosc ​​ar theagmháil dhíreach idir an taobh -bhalla graifíte agus an criostail, rud a chabhraíonn le núicléas a mhaolú. Laghdaíonn na fachtóirí seo an dóchúlacht go dtarlóidh polacrystallinity i dteannta a chéile ag imill an chriostal.

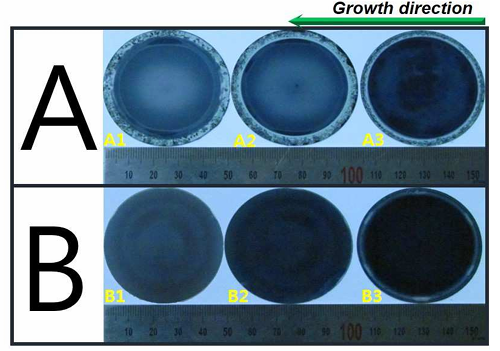

Fig.3 Íomhánna OM de sliseoga ag céimeanna fáis éagsúla

Ina theannta sin, na criostail charbide sileacain a fhástar isteachTAC-brataitheLéirigh beannaithe beagnach aon chuimsiú carbóin, cúis choitianta le lochtanna micreafóipí. Mar thoradh air sin, léiríonn na criostail seo laghdú suntasach ar dhlús fabht micropipe. Deimhníonn torthaí na dtástálacha creimthe a chuirtear i láthair i bhFíor 4 go bhfuil aon lochtanna micropipe ag criostail a fhástar i mbreogáin atá brataithe le TAC.

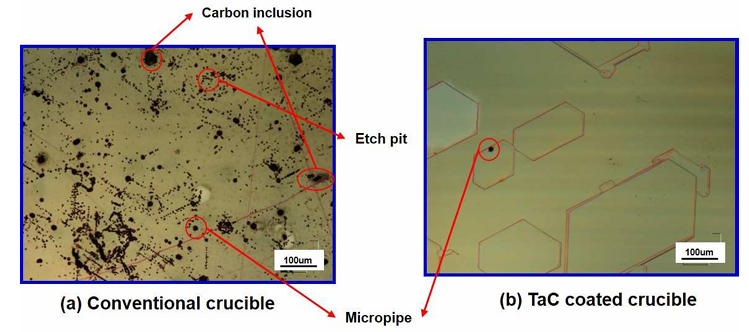

Fig.4 OM Íomhá tar éis eitseáil KOH

Feabhas a chur ar cháilíocht criostail agus rialú neamhíonachta

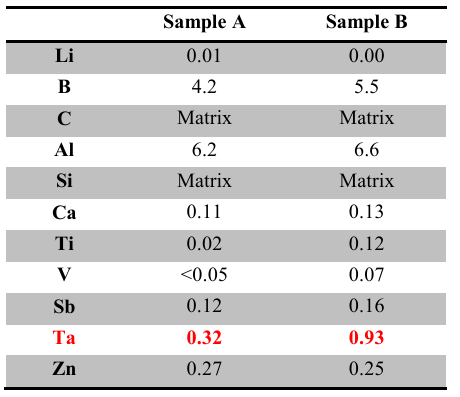

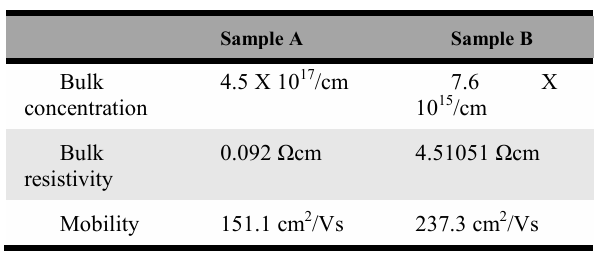

Trí GDManna agus tástálacha halla ar chriostal, fuair an staidéar amach gur mhéadaigh an t -ábhar TA sa chriostal beagán nuair a úsáideadh beannaithe brataithe TAC, ach chuir an sciath TAC teorainn go mór le dul isteach i ndópáil nítrigine (N) isteach sa chriostal. Go hachomair, is féidir le beannaithe brataithe TAC criostail charbide sileacain a fhás le caighdeán níos airde, go háirithe maidir le dlús fabht a laghdú (go háirithe microtubes agus cuimsiú carbóin) agus tiúchan dópála nítrigine a rialú.

Cuireann Semicorex ardcháilíocht ar fáilCrucible graifíte brataithe TACLe haghaidh fás criostail SIC. Má tá aon fhiosrúcháin agat nó má tá sonraí breise uait, ná bíodh drogall ort teagmháil a dhéanamh linn.

Teagmháil Fón # +86-13567891907

Ríomhphost: sales@semicorex.com
